500吨冷挤压成型液压机（四柱式、框架式）

500吨冷挤压成型液压机是金属精密成型加工的核心设备，主要用于在常温或低温条件下对金属毛坯施加高压，使其产生塑性变形以获得所需零件形状。该设备可定制500吨四柱压力机、500吨框架式液压机两种，按需定制，以下是对这两种机型的结构、配置、应用、工艺流程等介绍。

一、结构特点

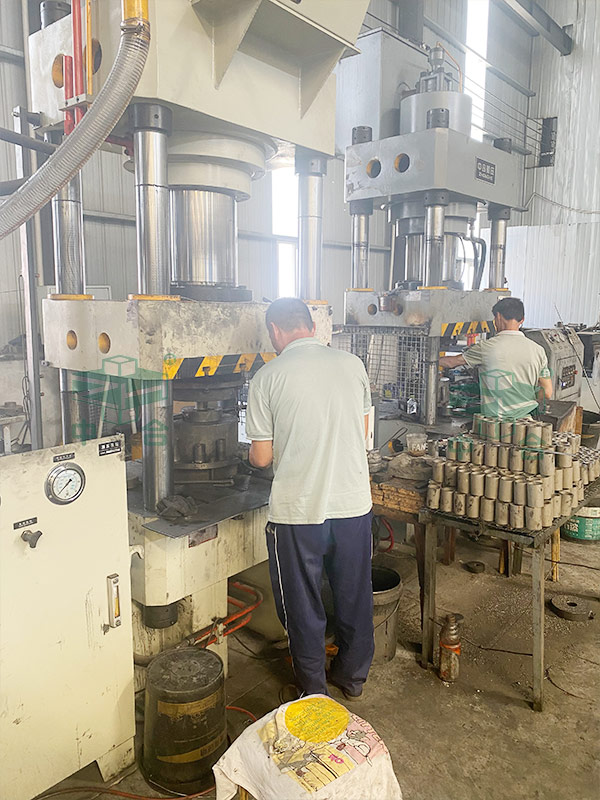

500吨四柱压力机（常见三梁四柱式结构）

1. 由上梁、滑块、工作台、立柱构成封闭式框架。

2. 500吨四柱压力机采用优质钢板焊接，二氧化碳气体保护焊，焊后回火消除应力。

3.立柱采用45#钢调质处理，表面镀硬铬，耐磨性好。

4.500吨四柱压力机结构简单、经济实用、刚性好、抗侧向力强。

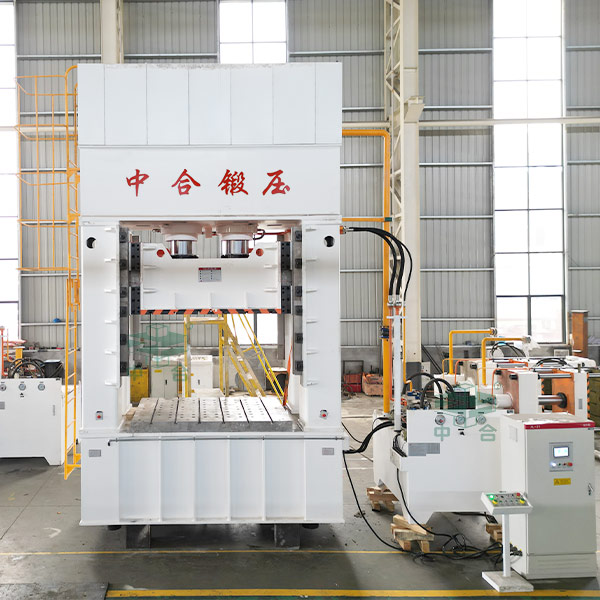

500吨框架式液压机

1.整体框架或组合框架结构，全钢板焊接。

2.四角八面体直角导轨，精度高，导向性好。

3.500吨框架式液压机适用于高精度、大台面的冷挤压工艺。

二、核心功能与配置

1.标准配置

快速液缸、双手按钮操作

PLC控制系统，人机交互界面

计数功能、手动/半自动模式切换

压力与速度可调节

2.备选高级配置

伺服系统：闭环控制，节电，重复定位精度高。

安全装置：红外线安全光栅、光电保护、安全防护系统。

工艺功能：工进（快速转慢速）、保压功能、多次压制（自动连压）。

辅助装置：顶出液缸、退料装置、脚踏开关、触摸屏。

监控系统：实时监测压力、温度、位置等参数。

三、应用领域

500吨冷挤压液压机广泛应用于以下行业：

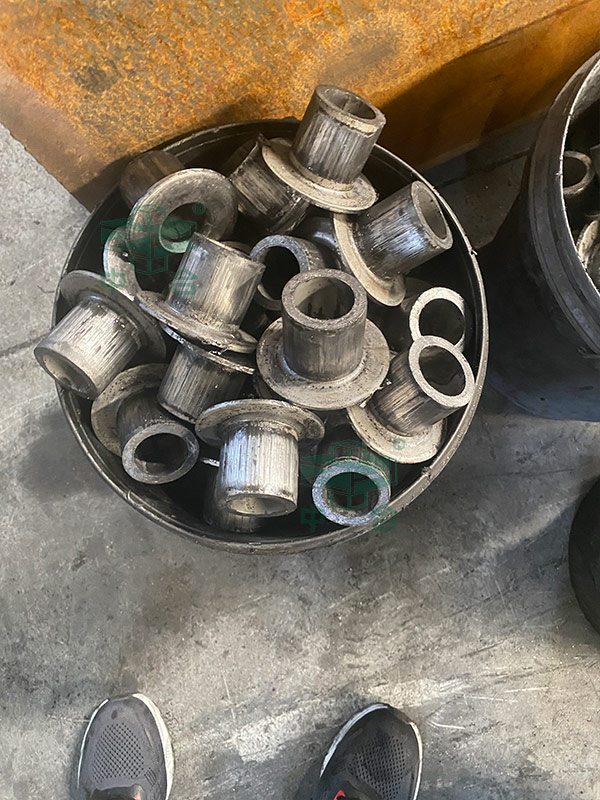

汽车零部件：散热器、连接件、齿轮、传动部件、铆钉套等。

五金工具：工具、餐具、标牌、锁具、五金零件。

电子电器：手机外壳、LED散热器、表壳、电子器件。

航空航天：配件整形、精密定位。

其他：铝管、铝瓶、铝壳、型材挤压，粉末冶金制品压制等。

四、典型工艺流程

1.冷挤压基本流程：

原材料准备：金属坯料切割、表面处理。

润滑处理：模具和坯料表面涂覆润滑剂。

上料：将坯料放入挤压模腔。

2.压制：

滑块快速下行。

工进慢速挤压。

保压定型。

3.脱模：顶出缸将成型件顶出。

出件与清理：取出工件，清理模具（可喷油润滑）。

4.操作模式选择：

点动调整：适用于模具调试和试压。

半自动循环：滑块快下→慢速压制→泄压→回程→顶出→退回。

全自动循环：配合机械手实现连续生产。

五、优势特点

高精度：重复定位精度可达±0.05mm，产品尺寸偏差小；

高效率：快速下行速度可达150mm/s，生产节拍快；

高稳定性：整体框架结构抗侧压能力强，高压下不变形；

节能环保：伺服系统比传统液压机节电50%以上，油温控制良好；

多功能：可实现冷挤压、温挤压、热锻、压印、整形等多种工艺；

安全可靠：多重安全防护，故障自动报警，一键复位功能。

六、选购与使用建议

1.选型要点：

根据工件尺寸选择工作台面和开口高度；

根据材料变形抗力确定实际所需压力（建议保留20%余量）；

考虑生产批量选择自动化程度；

优先选择配置伺服系统和PLC控制的机型。

2.使用维护：

定期检查液压油清洁度和液位；

保持立柱和活塞杆表面清洁，防止划伤；

模具需定期检查和维护，保证型腔精度；

每班工作前进行空载试运行，确认各动作正常。

价格范围：国产500吨冷挤压成型液压机价格通常在25-50万元之间，具体取决于配置、品牌和自动化程度，进口设备价格更高。

如需具体选型或定制方案，建议联系专业液压机厂家（如沃达重工、中合锻压等）提供详细工艺参数进行技术对接。
